五轴摇篮转台结构性能优化

1 响应面优化分析流程

响应面优化设计与有限元方法相结合，在五轴摇篮转台优化中具有显著优势，既能借助有限元分析保证数据精度，又能通过响应面模型提升优化效率，实现“以模型代仿真”的优化目标。其优势体现在快速迭代、多目标协同及复杂约束处理上，而有限元方法则作为数据支撑和验证工具，两者互补形成完整优化流程。其核心优势体现在以下方面。

(1)计算效率高响应面方法(RSM)通过构建近似模型(如多项式响应面)替代复杂的有限元计算，大幅减少计算量。例如，在五轴转台优化中，传统有限元分析需对每个设计参数组合进行仿真，而响应面优化仅需少量样本点即可建立高精度模型，显著缩短优化周期。

(2)多目标优化能力响应面优化支持多目标协同优化，如同时提升转台的静刚度、动态性能和轻量化水平。通过结合遗传算法或粒子群算法，可快速找到帕累托最优解，而有限元方法通常需逐一轮次分析，效率较低。

(3)与有限元方法的协同优势响应面优化的基础是有限元提供精准数据，确保近似模型的可靠性。在转台结构优化中，有限元用于验证响应面模型的准确性，而响应面模型则用于快速探索设计空间，两者形成高效闭环。

(4)解决复杂约束问题五轴转台需满足几何精度、热平衡等多重约束。响应面优化可集成这些约束条件，通过改进算法(如控制点法、参考点法)快速筛选可行方案，而有限元方法需单独分析各约束，计算成本高。

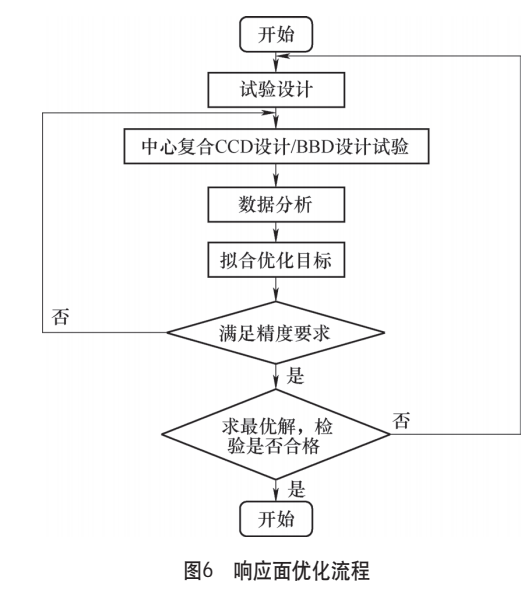

(5)降低共振风险通过响应面优化，可显著提升转台固有频率。响应面优化法的核心思想是通过设计响应面试验建立一个数学模型，通常是多项式回归模型，以此来描述响应变量与多个自变量之间的关系。通过该模型，可以预测不同自变量组合下的响应结果，并找到使响应变量达到最优值的自变量组合。响应面优化设计流程如图6所示。

2 响应面优化

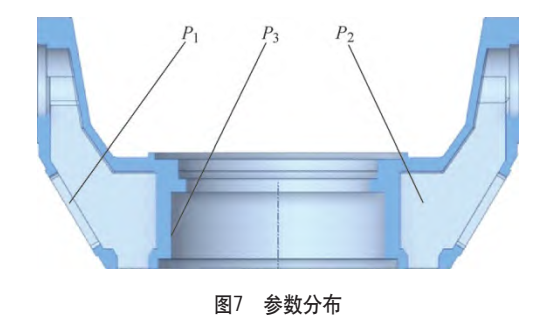

对摇篮转台进行响应面优化以获取最佳尺寸，在SpaceClaim中构建转台体的参数化模型。参数化模型的建立是优化设计的关键步骤，它通过改变模型的参数来分析性能变化。建立好的摇篮转台参数分布如图7所示。

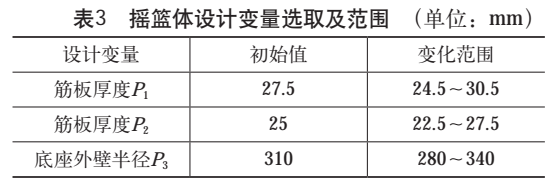

为了提高摇篮转台的加工精度，在静动态分析的基础上，选取摇篮转台的质量、转台0°时的第一阶固有频率作为目标函数，建立摇篮转台的多目标优化数学模型。本文选择底座内部筋板厚度P1、P2、底座外壁半径P3作为设计变量。设计变量的范围详见表3。

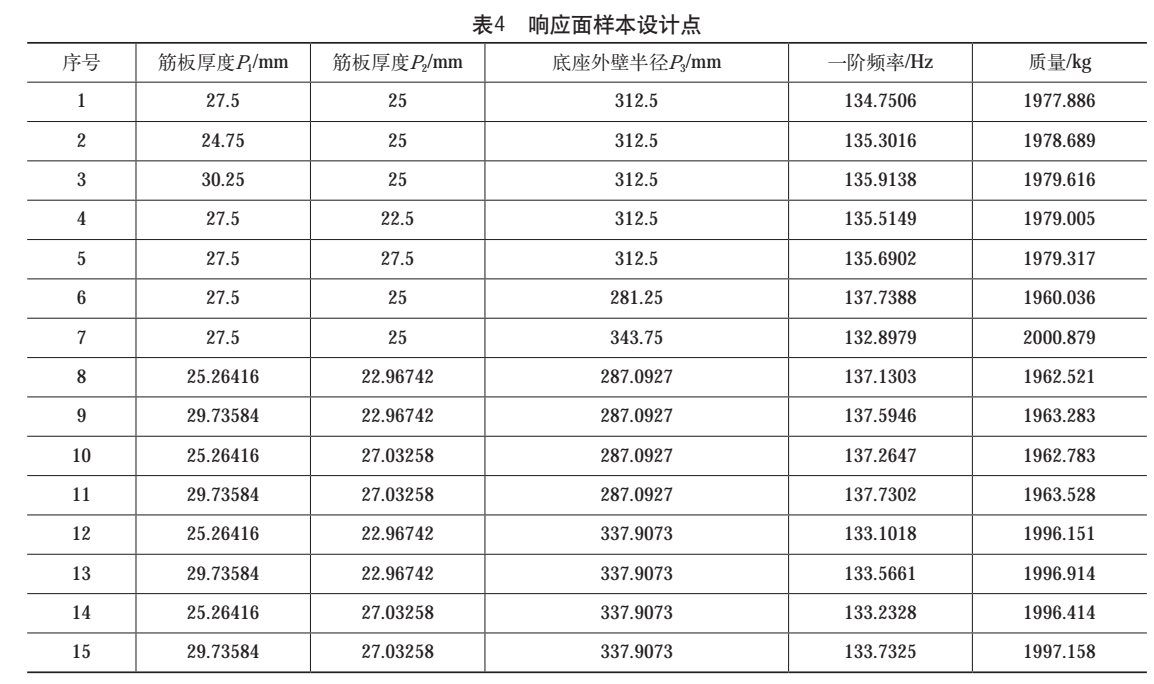

根据中心复合试验(CCD)设计方法，生成响应面分析所需要的样本设计点见表4。

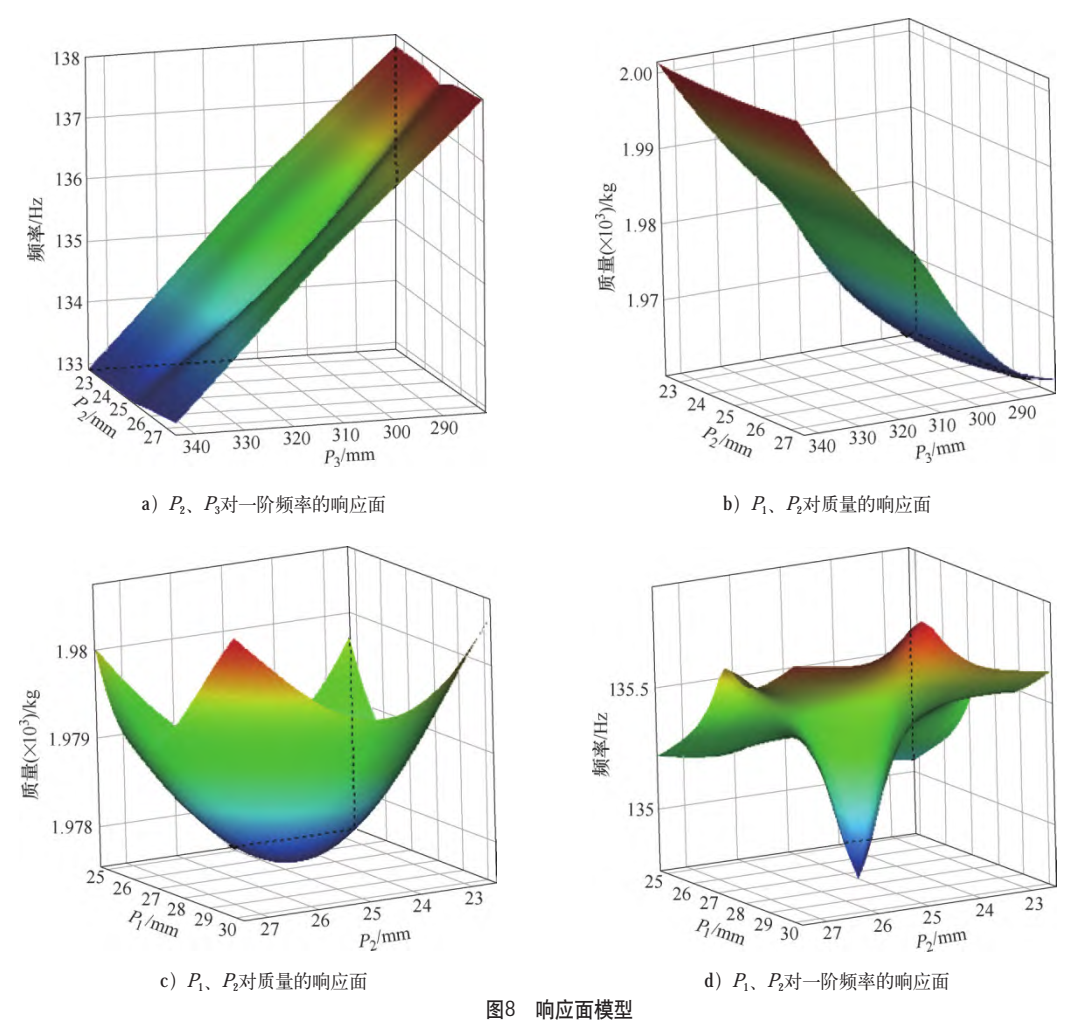

根据试验设计点构建P1、P2、P3关于目标响应函数的响应面，以此分析不同设计变量对摇篮体的性能影响，最终构建的响应面模型如图8所示。

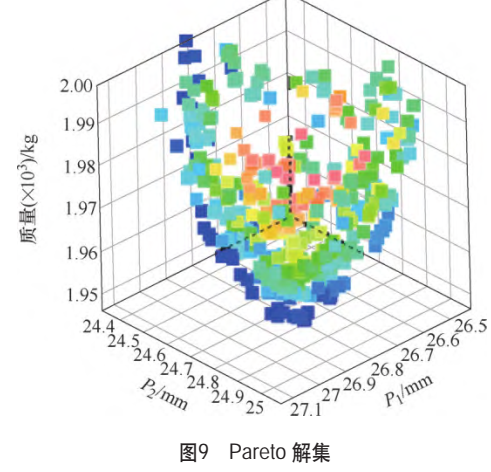

由图8a可知，P3减小时一阶频率增大，这表明壁厚减小反会提高结构低阶频率。但从图8b可知P2对质量的影响不大，而P3减小可以降低结构的质量，因此可以通过减小P3来提高结构的低阶频率并减少质量节约材料。图8c、图8d中P1、P2对质量、一阶频率的响应面在几乎相同的位置达到最小值，而在希望质量减少的同时又希望能提高低阶频率，因此应该综合权衡低阶频率和质量，以此获取最优解。使用多目标遗传算法(MOGA)对多目标优化模型进行求解分析，最终获取的Pareto解集如图9所示。

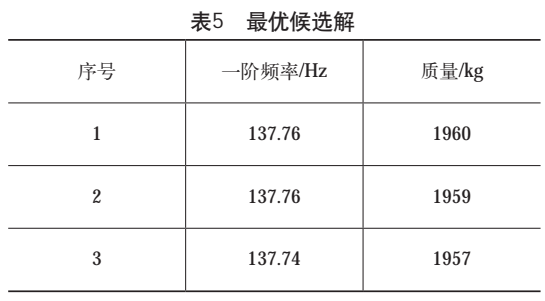

从解集中筛选出最优的三组候选解，见表5。

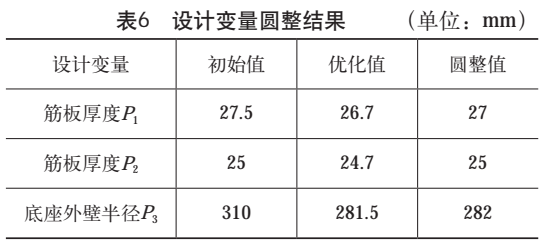

由表5可知，第3组结果的固有频率与前两组相差较小，在质量方面减小更多一些，因此选用第3组结果作为最终优化结果,优化后摇篮转台质量为1957kg，相比优化前2010kg降低2.6%，对其设计变量进行圆整，结果见表6。

4 优化结果性能分析

4.1 静力学性能对比

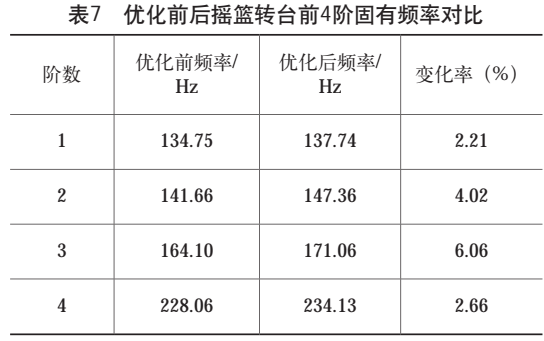

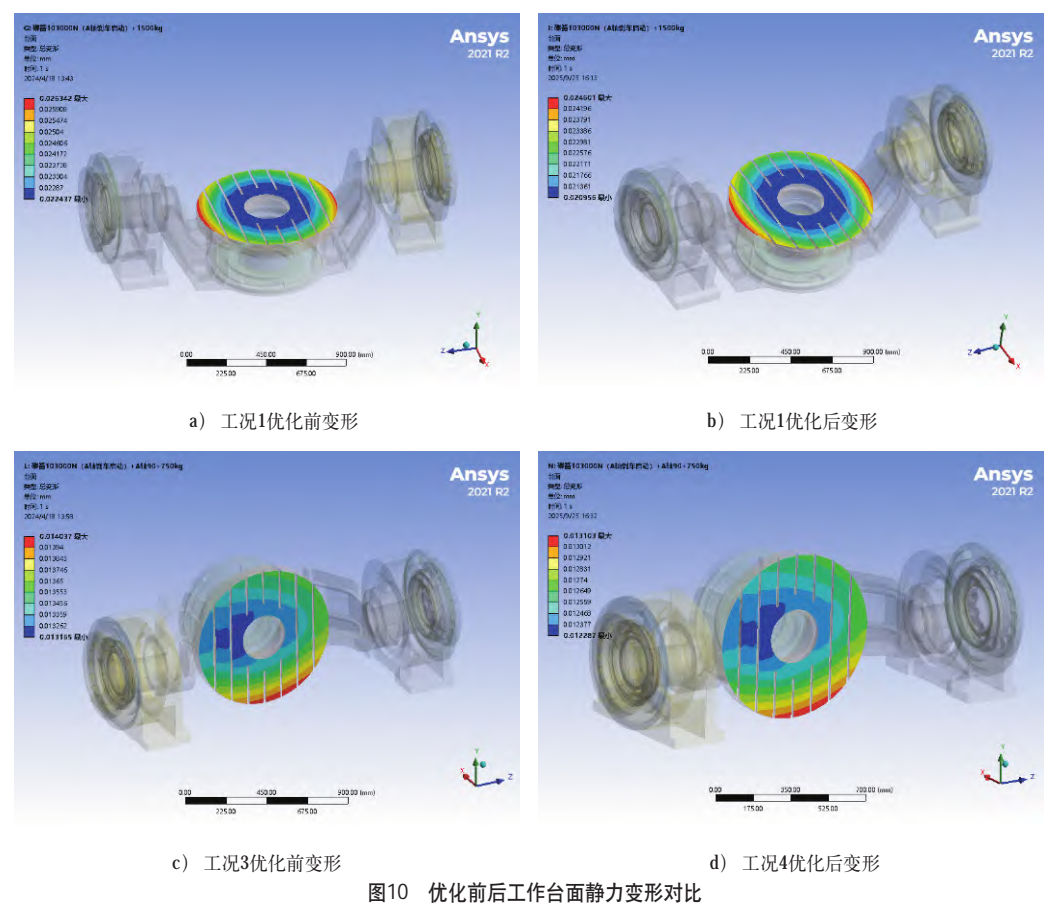

为评估拓扑优化效果，需对优化后的摇篮转台模型进行静态特性分析，并与优化前五轴加工中心静态特性对比，如图10和表7所示。

静力学分析发现工作台面的变形受刹车系统的影响较小，因此优化前后对比只考虑A轴转动角度，分为两个工况来对比优化前后静力学性能。根据图10分析结果可知，在A轴转动0°载荷15000N时，新结构变形为0.0246mm，原结构变形为0.0263mm，新结构变形减小0.0017mm，相比下降6.46%。A轴转动90°载荷7500N时，新结构变形为0.0131mm，原结构变形为0.0140mm，新结构变形减小0.0009mm，相比下降6.87%，新结构在静刚度方面更优。

4.2 动态特性对比

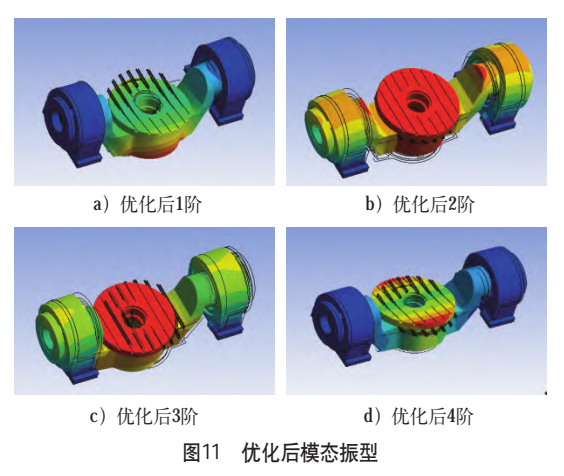

对优化后的摇篮转台进行模态分析，比较优化前(见图4)后的前四阶模态振型(见图11)与固有频率(见表7)，检验优化效果。
