叶轮五轴加工变形控制实验验证

3.1方案设计

选用某型Ti-6Al-4V钛合金整体叶盘作为实验对象，毛坯采用近净成形锻件,经车削预加工成叶盘回转体外形,预留单边加工余量3mm。加工设备为IMF 30v立式五轴加工中心,主轴最高转速12000r/min,数控系统为FANUC 31i-B5。刀具选择:粗加工用Φ10、Φ8整体硬质合金圆柱铣刀,精加工用Φ8圆柱球铣刀,清根用圆锥球头刀(刀头半径R2,圆锥角4°)。切削液采用含硫氯极压添加剂的乳化液,浓度8%。

为验证本文提出的综合变形控制方案的有效性,设计两组对比实验:对照组采用传统五轴加工方法,正向分段加工(从叶尖向叶根),无辅助支撑,无变形补偿。实验组采用本文综合控制方案,反向分段加工(从叶根向叶尖),添加光固化辅助支撑,采用多次迭代补偿(3次迭代)并反向重构模型生成刀路。测量采用HEXAGON TIGO SF三坐标测量机,测量范围500mm×500mm×500mm,分辨率0.1μm。测量叶片压力面和吸力面上对应于有限元仿真的66个点位置,每个点测量3次取平均值。

3.2变形控制效果验证

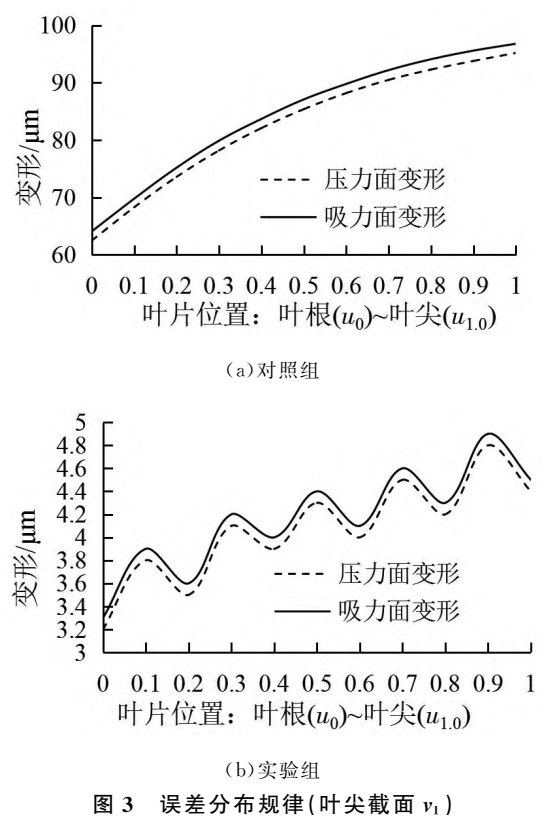

加工完成后对两组叶片进行变形误差测量。对照组采用传统方法加工后,叶片压力面最大变形误差达95.2μm,吸力面达96.8μm,远超±10μm的设计公差要求,47片叶片中有12片因变形超差无法使用。实验组采用本文综合控制方案加工后，叶片压力面最大变形误差降至4.8μm,吸力面降至4.8μm,所有测量点误差均控制在5μm以内,47片叶片全部合格。与对照组相比,变形误差降低率达95%以上。选取叶片最大悬伸位置(叶尖截面v_1)测量的变形误差沿叶片U方向分布规律见图3。

对照组呈现明显的梯度分布特征:叶根区域变形约63μm,随着材料去除叶片刚性逐渐降低,变形量沿高度方向持续增大,至叶尖区域达到峰值约95μm。这种累积变形正是传统正向分段加工方式的典型问题——每段加工都导致已加工区域产生附加变形，逐层叠加最终超出公差范围。实验组的变形分布则截然不同:整个叶片高度范围内变形误差保持在3.2~4.9μm的平稳波动范围内，未出现累积增大趋势。这得益于反向分段加工策略消除了累积效应，光固化辅助支撑提供了刚性约束，多次迭代补偿修正了残余误差，三项技术协同作用实现了对变形的有效控制。本文综合控制方案在某发动机型号32台整体叶盘的批量生产中得到应用验证,所有叶盘型面精度均控制在±6μm以内,合格率100%,后续磨削余量减少75%,单台加工周期从18天缩短至13天,证明了该方案在工程实践中的有效性和稳定性。

4结语

本文针对航空发动机整体叶盘五轴数控加工中的变形控制难题,将物理抑制与软件补偿相结合,提出了“预测-抑制-补偿”三位一体的综合控制方案。通过有限元仿真预测变形分布,反向分段加工和光固化支撑从加工过程中抑制变形产生,多次迭代补偿结合反向重构模型消除残余误差,形成完整的变形控制闭环。实验验证表明,该方案将叶片变形误差从95μm降至5μm以下,误差降低率达95%,所有叶片型面精度满足设计公差要求。后续可结合在线测量技术实现变形的自适应闭环控制,进一步提升加工精度和效率。
