1序言

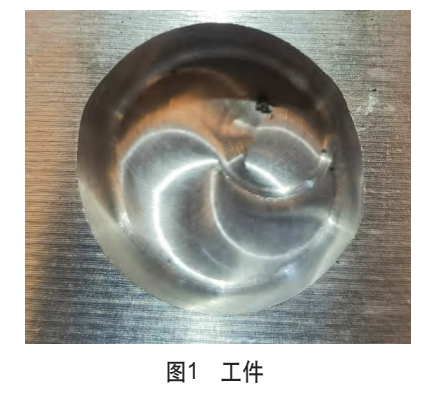

一台配置西门子840D powerline数控系统的五轴立式加工中心,在X、Y平面铣削圆孔时,出现非规则椭圆且圆孔表面波纹现象比较严重,圆孔半径偏差0.6mm左右,如图1所示。

2问题分析
首先排除操作、加工程序、刀具及工装夹具等问题,怀疑重点转向设备本身。对于加工中心来说,数控系统动态响应不稳定、伺服优化不完善都会影响加工中心的圆度误差[1]。多轴伺服参数匹配度不足会直接引发联动轮廓误差,两轴位置环增益差异是造成铣圆呈规整椭圆的核心诱因之一。
由于该设备使用的是西门子数控系统,因此可以采用数控系统伺服优化调试之中的循圆测试功能,在X、Y平面进行循圆测试,模拟实际的圆孔加工,通过生成的圆度测试图进行分析。
在MDI模式下,参考实际加工参数,编制X、Y平面循圆测试运行程序如下。
G54 G91 G17;G54坐标系,增量编程,G17平面
G02 I20 J0 F2000 TURN=10;圆半径R=20mm,进给速度2000mm/min,循环10次
M30;程序结束

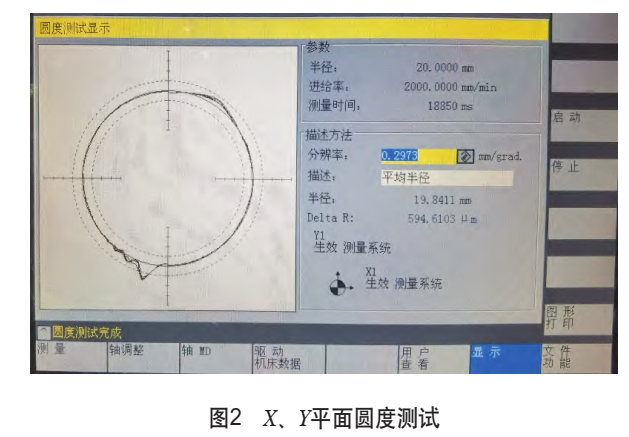

测试结果如图2所示,Delta R=594.6103μm,偏差主要集中在第一、第三象限,且有较大尖点和杂乱纹波动,偏差较大,与实际加工的圆孔结果基本一致。

为进一步诊断X、Y轴哪根轴存在问题,可以继续使用循圆测试功能,在X、Z平面进行循圆测试,通过生成圆度测试图进行分析。
在MDI模式下,参考实际加工参数,编制X、Z平面循圆测试运行程序如下。
G54 G91 G18;G54坐标系,增量编程,G18平面
G02 I20 K0 F2000 TURN=10;圆半径R=20mm,进给速度2000mm/min,循环10次
M30;程序结束

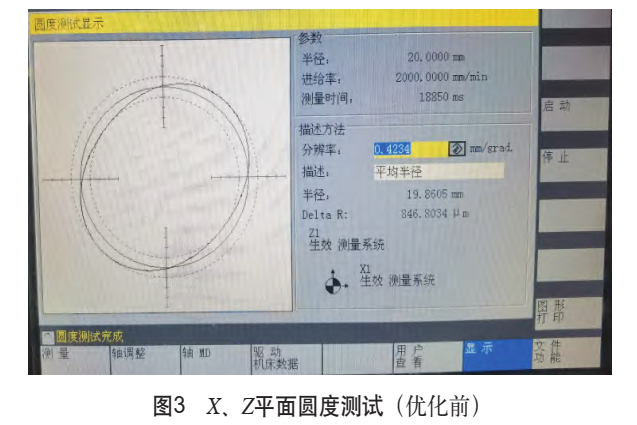

测试结果如图3所示,Delta R=848.8034μm,椭圆方向主要集中在第一、第三象限,属于规整椭圆,无明显锯齿波纹。

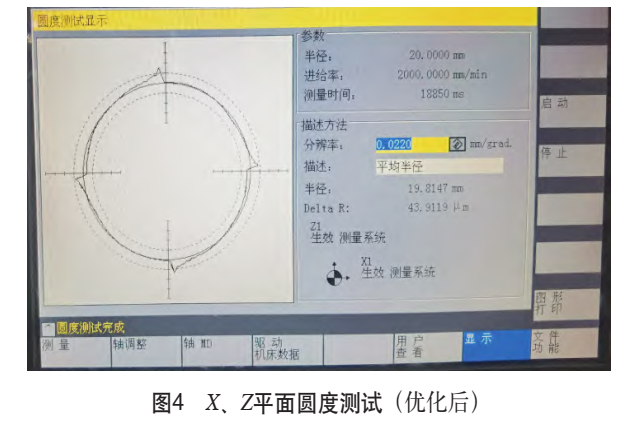

通过排查,发现问题是由于X、Z两根轴的位置环增益参数不一致导致的。X轴MD32200=0.7,Z轴MD32200=1,将Z轴位置环增益值修改成与X轴一致后,重新做循圆测试,测试结果如图4所示,Delta R=43.9119μm。由于该设备使用已达20年,机械存在不同程度的磨损,因此这个测试结果基本正常。

通过X、Y平面与X、Z平面内的循圆测试对比,X、Z平面内圆度测试正常,而X、Y平面内圆度测试存在问题。因此可以初步确定Y轴存在问题。检查Y轴位置环以及速度环相关参数,没有发现明显问题。因此怀疑Y轴存在机械故障。
为进一步确认Y轴机械故障点,单独编制Y轴重复移动测试程序,具体如下。
ABC:;程序头标识
G54 G90;G54坐标系,绝对编程
G01 Y0 F2000;直线插补,进给速度2000mm/min
G04 F0.5;暂停0.5s
Y100.;移动100mm
G04 F0.5;暂停0.5s
GOTOB ABC;回到程序标识ABC,重新执行
经过仔细观察,发现Y轴正向移动到100mm位置,暂停0.5s后换向移动时,有较明显的振动现象。而Y轴移动到0mm位置,暂停0.5s后换向移动时,振动较小。因此怀疑Y轴传动机械存在窜动。检查Y轴传动机构,该轴是伺服电动机通过同步齿形带与丝杠相连,检查同步齿形带,表面无明显损伤且张紧度合适,因此怀疑窜动是由丝杠引起的。

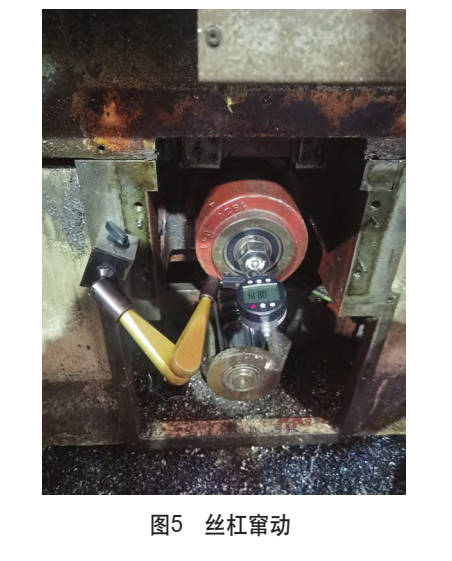

为测试Y轴丝杠是否存在窜动,采用以下方式进行测试,如图5所示:在丝杠端用润滑脂粘一钢珠,用百分表表头打在钢珠最高点,同时执行Y轴重复移动测试程序,发现100mm位置反向时最大偏差为0.8mm左右,偏差较大,因此可以确定Y轴丝杠存在窜动问题。滚珠丝杠支撑轴承预紧失效会加剧轴系反向窜动与振动,在圆弧插补过程中会产生不规则波纹与轮廓偏差[3]。在铣圆时,若偏差过大就会造成"不够圆",类似于椭圆的形状,从而对铣出的圆的圆度产生影响[4]。

3解决方法
经过以上分析及测试,基本上确定Y轴丝杠存在窜动问题。通过对Y轴丝杠及连接部分进行分解检查,最终发现由于Y轴丝杠支撑轴承预紧螺母出现松动,导致轴承预紧失效,因而在Y轴移动换向时会出现窜动。按照轴承预紧要求,重新把预紧螺母锁紧,重复之前Y轴丝杠窜动测试,Y轴反向移动时偏差最大0.02mm左右,属于正常范围之内[5]。

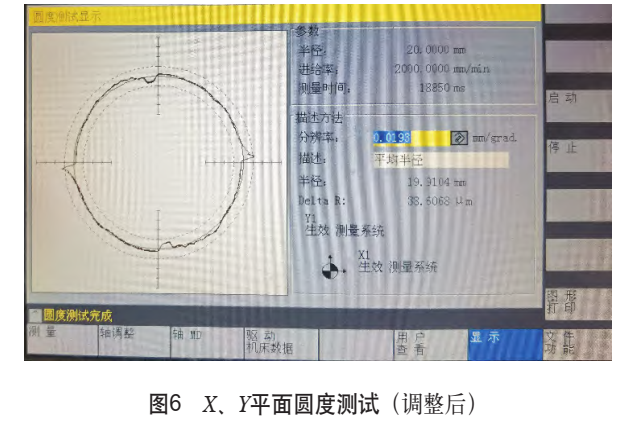

利用循圆测试功能,重新在X、Y平面进行循圆测试,执行循圆测试运行程序,测试结果如图6所示,Delta R=38.6068μm,这个测试结果基本正常。

观察以上圆度测试图,发现在过象限处,X轴方向有明显向外的尖点,而Y方向有明显向内的尖点,因此可以尝试对X、Y轴进行进一步优化,尽可能将X、Y两根轴优化到最佳状态。

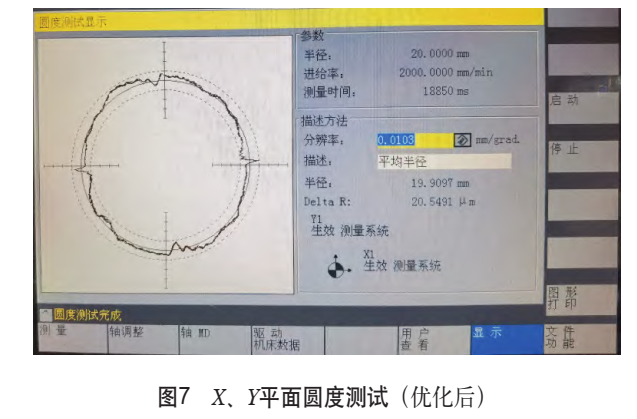

通过调整位置环、速度环、电流环等相关参数以及优化摩擦力补偿后,重新进行X、Y平面循圆测试,测试结果如图7所示,Delta R=20.5491μm。该结果是目前该设备能优化到的最佳结果,如果要进一步提升精度,那么就需要对设备进行全面的机械检测及维修。

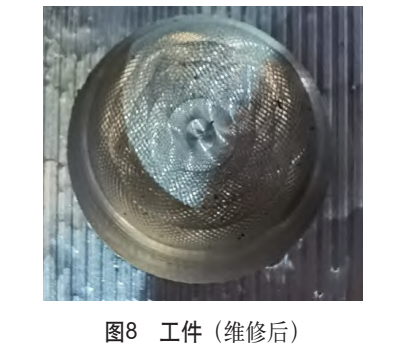

对调整优化后的最终结果进行验证,重新调用加工程序加工圆孔,如图8所示,圆孔半径偏差0.02mm左右,无椭圆现象,孔表面质量良好,无明显波纹现象,加工结果与数控系统圆度测试结果图基本一致,满足目前加工精度要求。

4结束语
在加工中心长期使用过程中,滚珠丝杠、导轨及轴承存在一定程度的磨损,且数控系统动态响应不稳定,伺服优化不完善,也会影响加工中心的圆度误差。数控系统伺服优化功能一般在设备装调初期用于机电特性匹配,提升设备动态特性及发挥设备最大性能,是设备安调人员常用的调试工具。对于设备维护人员来说,可作为诊断设备故障的重要辅助手段,灵活使用该功能,可以对当前设备的状态进行初步诊断,可以提高故障的诊断效率。
数控设备维护是一项要求较高的工作,对于设备维护人员来说,不但要求掌握机械、电气自动化以及数控等专业知识,同时对于数控设备操作、编程以及加工工艺等知识也要有一定的了解,只有具备大量的专业知识储备,设备维护人员在故障诊断及解决过程中,才能游刃有余,快速精准定位故障点及解决问题。
